  • KZD中壓高性能氣液共用快速接頭(黃銅)(028) ISO7241B
KZD中壓高性能氣液共用快速接頭(黃銅)(028) ISO7241B

產品材料：母體：黃銅 /公頭：黃銅 /

產品描述：符合ISO7241B標準

產品應用：KZD系列接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而用希望不出現流體損耗。KZD接頭主要用于液壓流體管路，但也用于化學品水、蒸汽及某些氣體管路

互換性：美國派克(PARKER)60系列、意大利快事達(FASTER)HNV系列、美國愛力克(AEROQUIP)FD45系列、美國漢森(HANSEN)HK系列

全國熱線

13901431334（微信同號）

產品描述：符合ISO7241B標準

技術優勢：

1、接頭斷開時，閥芯自動閉合，防止泄露。

2、 接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。

3、關鍵部件經過感應淬火，耐用性高。

4、穩固的球鎖機構將相匹配的兩半部分結合在一起，母插座和公插頭采用實心的棒料精密制造。

產品應用：KZD系列接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而用希望不出現流體損耗。KZD接頭主要用于液壓流體管路，但也用于化學品水、蒸汽及某些氣體管路。

互換性：美國派克（PARKER）60系列、意大利快事達（FASTER）HNV系列、美國愛力克（AEROQUIP）FD45系列、美國漢森（HANSEN）HK系列。 技術規范

規格(英寸）  1/8  1/4  3/8  1/2  3/4 1 1—1/4 1—1/2 2
額定壓力（PSI） 1000 1000 1000 1000 1000 1000 800 800 800
額定流量（GPM） 1 3 6 12 28 50 75 100 150
溫度范圍（標準密封圈）  -20℃至+120℃
標準密封圈材料 丁腈橡膠NBR

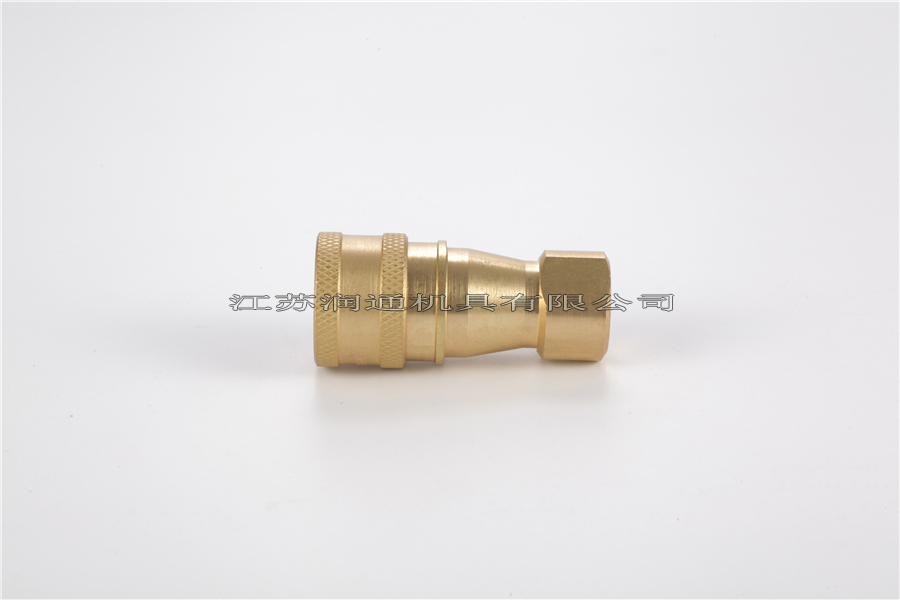

KZD

  母插座


resource/images/e8eb9db5d33743e49827a43287296c43_6.jpg


 ISO  PART NO. LS ￠D HEX1 A T
5  KZD-01SF 48 24 14 8 G1/8
6.3 KZD-02SF 58 28 19 12.5 ZG1/4
10 KZD-03SF 65 35 22 13 ZG3/8
12.5 KZD-04SF 72 45 29 14 ZG1/2
20 KZD-06SF 88 54 36 17 ZG3/4
25 KZD-08SF 102 65 41 23 ZG1
31.5 KZD-10SF 115 69 54 27 ZG1-1/4
40 KZD-12SF 124 79 60 27 ZG1-1/2
50 KZD-16SF 132 102 77 30 ZG2

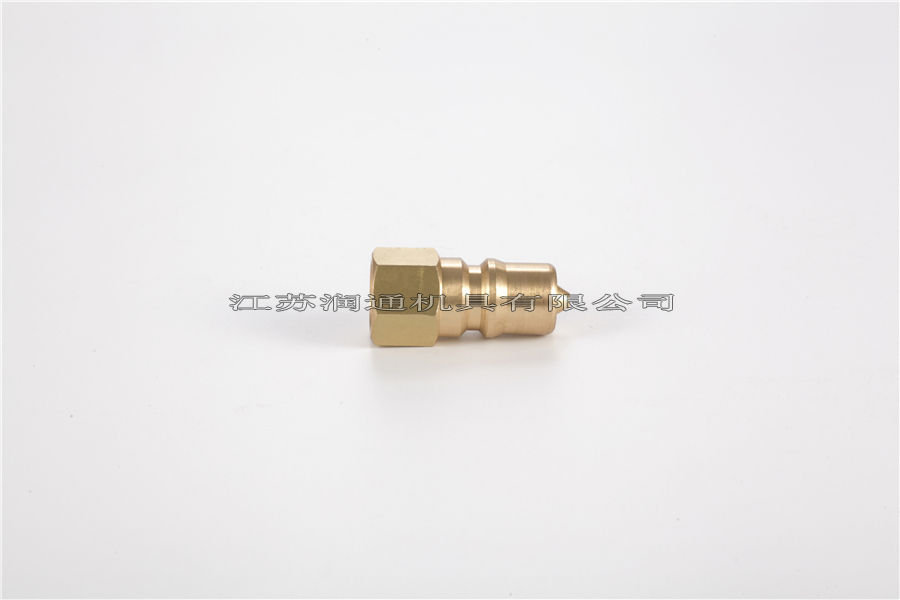

  公插頭

   KZD

注：只有01-08尺寸是符合ISO7241B標準
 ISO  PART NO. LP d C HEX2 A T
5 KZD-01PF 29 10.8 19 14 8 G1/8
6.3 KZD-02PF 36  14.2   22.5 17 12.5 ZG1/4
10 KZD-03PF 40 19  25 22 13 ZG3/8
12.5 KZD-04PF 44 23.5 28 27 14 ZG1/2
20 KZD-06PF 52 31.4 36 36 17 ZG3/4
25 KZD-08PF 62 37.8 40 41 23 ZG1
31.5 KZD-10PF 70 45 45 52 27 ZG1-1/4
40 KZD-12PF 75 50 49 60 27 ZG1-1/2
50 KZD-16PF 80 70 52 77 30 ZG2
注：只有01-08尺寸是符合ISO7241B標準

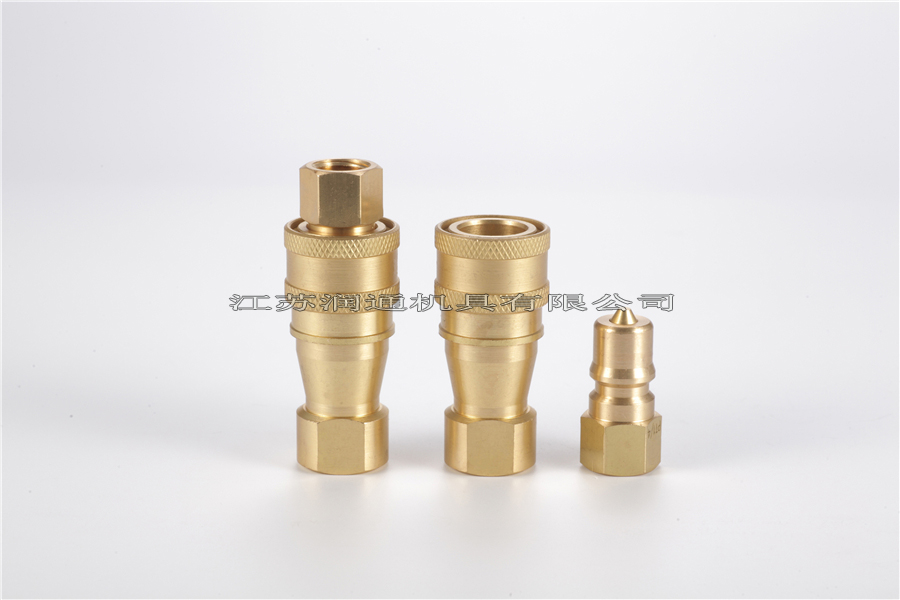

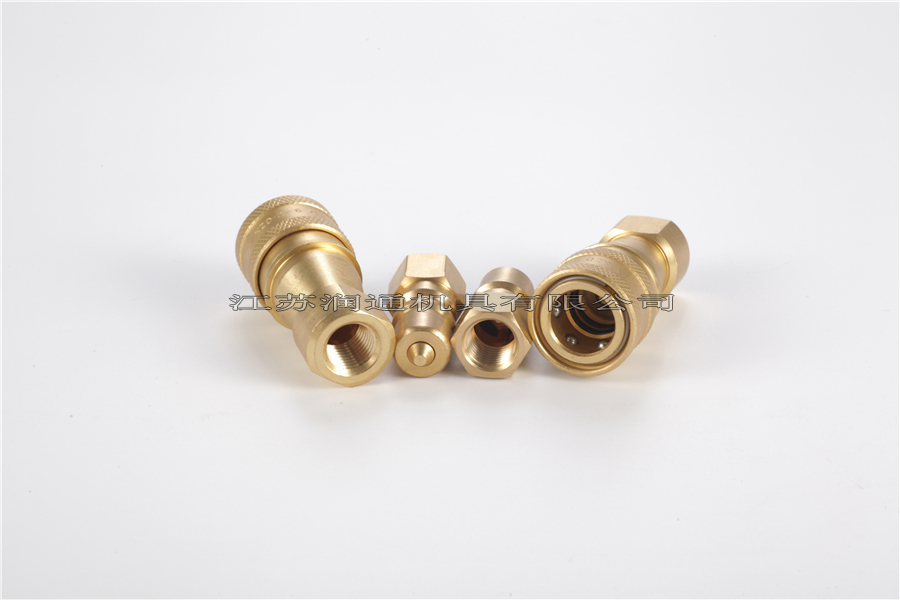

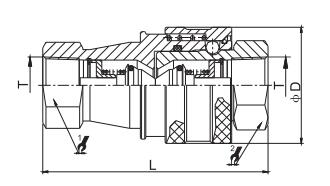

連接器裝配

 KZD



 ISO  PART NO. L ￠D HEX1 HEX2 T

5 KZD-01 58.5 24 14 14 G1/8

6.3 KZD-02 72.5 28 19 17 ZG1/4

10 KZD-03 80.5 35 22 22 ZG3/8

12.5 KZD-04 89.5 45 29 27 ZG1/2

20 KZD-06 105 54 36 36 ZG3/4

25 KZD-08 124.5 65 41 41 ZG1

31.5 KZD-10 141 69 54 52 ZG1-1/4

40 KZD-12 150 79 60 60 ZG1-1/2

50 KZD-16 160.5 102 77 77 ZG2
注：只有01-08尺寸符合ISO7241B標準



KZD

KZD

KZDKZD
