  • HS-PTF平頭式液壓快速接頭(碳鋼)(017) ISO16028
HS-PTF平頭式液壓快速接頭(碳鋼)(017) ISO16028

產品材料：母體：碳鋼 /公頭：碳鋼 /

產品描述：符合ISO16028標準

產品應用：HS-PTF系列接頭廣泛應用于以下公用設施：液壓油泄漏會構成嚴重的安全險情，尤其對用于高壓電源輸送線維護的架空斗式起重機，這類接頭還用建筑、鐵路維護及礦業中的液壓機具之快速切換，易于清理使之能理想地用于這類特殊環境

互換性：美國派克（PARKER）FEM系列、意大利意圖奇（STUCCHI）FIRG系列、美國愛力克（AEROQUIP）FD89系列、美國漢森（HANSEN）FF系列。

全國熱線

13901431334（微信同號）

產品描述：符合ISO16028標準

技術優勢：

1、套筒鎖緊機構通過連接后旋轉套筒而嚙合，在使用期間沿地面拖動接頭時，套鎖機構能防止意外斷開。
2、套鎖機構的設計有助于防止雜物進入內部機構從而在連接或斷開時引起誤操作，套筒覆蓋擋圈并且在彈射區域包含了防塵密封件。
3、淬火處理的公插頭和套筒以及實心棒狀制造，能抵抗由于液壓和機械沖擊所造成的剝蝕及損壞。
4、這種設計用于防止在危險工作狀況下出現爆裂或損壞。
5、耐用球鎖機械能可靠連接，數個鎖定鋼球均勻分配工作負載，同時提供對準及旋轉動作從而減小軟管扭曲延長軟管使用期，警告：這類產品不能用作旋轉陽接頭，在壓力下旋轉會導致過度和過早磨損。
6、HS-PTF系列接頭在連接及斷開時使用平齊閥機構操作，這意味著閥之間的接合能使斷開時只損失少量流體，或在重新連接時只混入少量空氣。

產品應用：HS-PTF系列接頭廣泛應用于以下公用設施：液壓油泄漏會構成嚴重的安全險情，尤其對用于高壓電源輸送線維護的架空斗式起重機，這類接頭還用建筑、鐵路維護及礦業中的液壓機具之快速切換，易于清理使之能理想地用于這類特殊環境。

互換性：美國派克（PARKER）FEM系列、意大利意圖奇（STUCCHI）FIRG系列、美國愛力克（AEROQUIP）FD89系列、美國漢森（HANSEN）FF系列。


規格（英寸） 1/4（02） 3/8（03） 1/2（04） 5/8（06） 3/4（08） 1（10） 1-1/2（12） 2（16）
額定壓力(PSI） 5000 3000 3000 3000 3000 3000 3000 3000
額定流量（GPM） 3 6 12 20 28 50 80 100
溢流量（ML）（斷開時的最大數值） 0.006 0.012 0.02 0.026 0.032 0.035 0.05 0.1
溫度范圍 -20℃至+120℃
標準密封圈材料 丁腈橡膠NBR

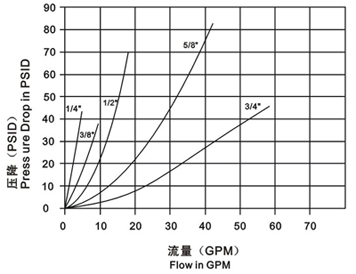

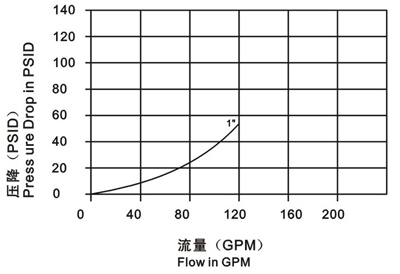

性能：流體測試：油-200SUS（Test Fluid:Oil-200SUS） 1GPM=3.78L/Min     1PSD=0.0069 MPa

HS-PTFHS-PTF

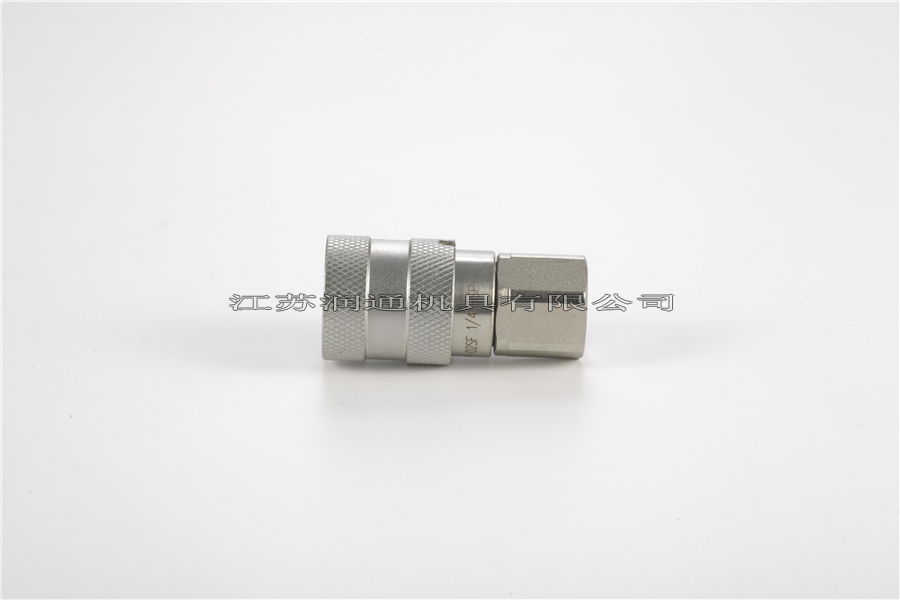

母插座

HS-PTF

ISO PART NO LS D HEX1 A T
6.3 HS-PTF-02SF 58.2 28 22 14 G1/4  NPT1/4
10 HS-PTF-03SF 68.1 32 27 14 G3/8  NPT3/8
10 HS-PTF-03SF 73.3 32 27 18 G1/2  NPT1/2
12.5 HS-PTF-04SF 75.1 38 32 18 G1/2  NPT1/2
12.5 HS-PTF-04SF 81.1 38 36 20 G3/4  NPT3/4
16 HS-PTF-06SF 79.9 42 36 22 G3/4  NPT3/4
19 HS-PTF-08SF 99.2 48 41 23 G1  NPT1
25 HS-PTF-10SF 111.5 56 55 24 G1-1/4  NPT1-1/4
- HS-PTF-12SF 150 79.5 65 30 G1-1/2  NPT1-1/2
- HS-PTF-16SF 167 98.5 85 31 G2  NPT2

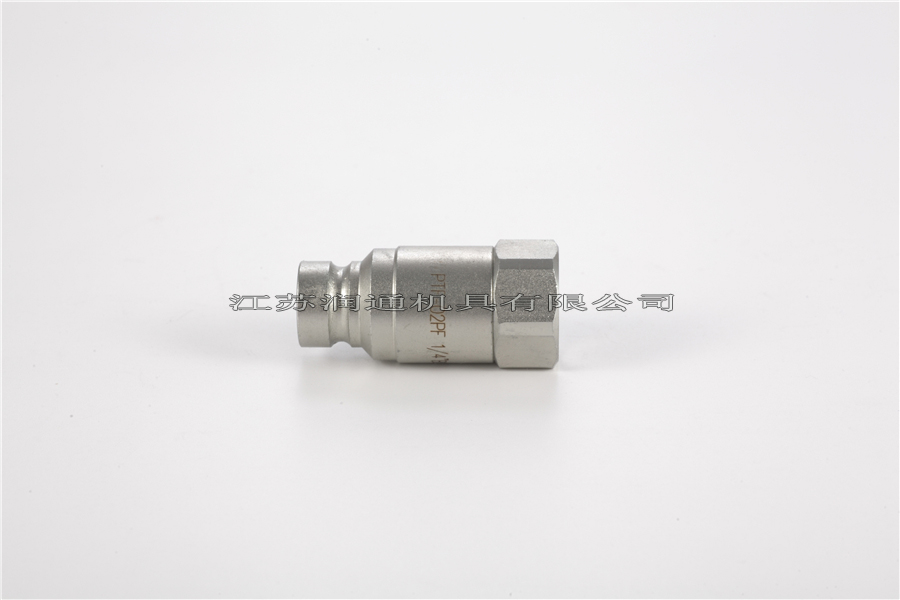

公插頭

HS-PTF

ISO PART NO LP d C HEX2 A T
6.3 HS-PTF-02PF 48 16.1 36 22 15.5 G1/4  NPT1/4
10 HS-PTF-03PF 61.5 19.7 40.5 24 16 G3/8  NPT3/8
10 HS-PTF-03PF 61.5
 19.7 40.5 27 16 G1/2  NPT1/2
12.5 HS-PTF-04PF 68 24.5 48 32 16 G1/2  NPT1/2
12.5 HS-PTF-04PF 73 24.5 48 32 16 G3/4  NPT3/4
16 HS-PTF-06PF 70.5 27 50.5 36 19 G3/4  NPT3/4
19 HS-PTF-08PF 85.5 30 57 41 23 G1  NPT1
25 HS-PTF-10PF 90 36 55 55 24 G1-1/4  NPT1-1/4
- HS-PTF-12PF 112 57 74 65 30 G1-1/2  NPT1-1/2
- HS-PTF-16PF 123.9 73 92 75 31 G2  NPT2

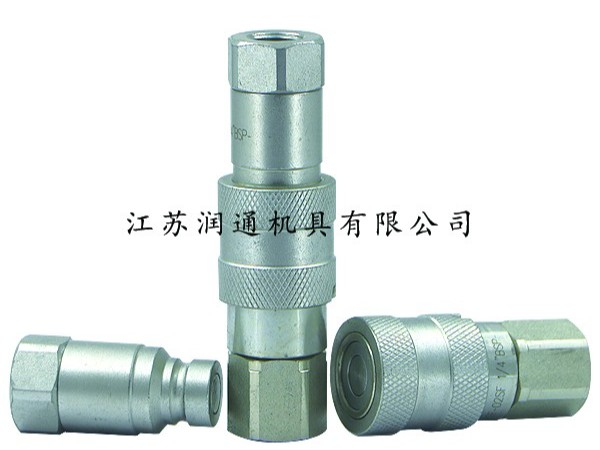

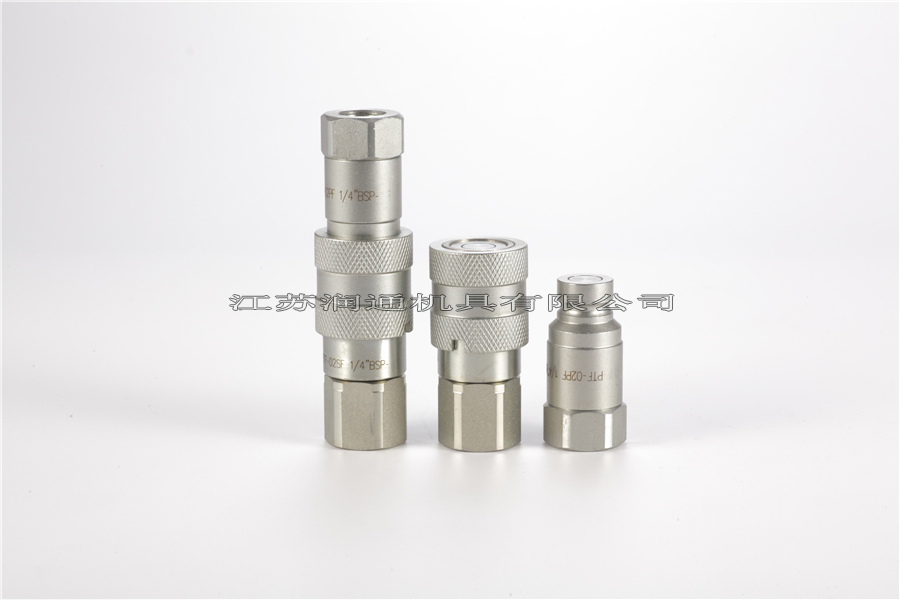

連接器裝配

HS-PTF

ISO PART NO L D HEX1 HEX2 T
6.3 HS-PTF-02 95.2 28 22 22 G1/4  NPT1/4
10 HS-PTF-03 113.9 32 27 24 G3/8  NPT3/8
10 HS-PTF-03 120.9 32 27 27 G1/2  NPT1/2
12.5 HS-PTF-04 125.3 38 32 32 G1/2  NPT1/2
12.5 HS-PTF-04 136.5 38 36 36 G3/4  NPT3/4
16 HS-PTF-06 132.9 42 36 36 G3/4  NPT3/4
19 HS-PTF-08 163.1 48 41 41 G1  NPT1
25 HS-PTF-10 178 56 55 55 G1-1/4  NPT1-1/4
- HS-PTF-12 233.4 79.5 65 65 G1-1/2  NPT1-1/2
- HS-PTF-16 251.7 98.5 85 75 G2  NPT2




HS-PTFHS-PTFHS-PTFHS-PTF
